音声録再ボード AFCDR101
録音時間最大１６秒 (２秒×５分割と切替可)
電源OFFでも録音内容は消えません
使用IC ISD1416P & PIC16F84
供給電源電圧５Ｖ
コンデンサマイクユニット付属
２秒ずつの分割使用では、ICの都合により５分割までになります。
標準ソフトの１６秒モードでは、16秒再生、4秒停止を繰り返します。
CQマシーンに使用する場合は、CHA(PTT)端子の信号で無線機を制御します。16秒送信、4秒受信を自動繰り返し。
(無線機に接続するときは、PTT制御用スイッチングトランジスタが別途必要)
標準価格 7,619円 ＋消費税381円＋送料1,000円＝合計9,000円
10台以上の場合は、単価 5,714円＋消費税286円＝合計6,000円×台数＋(送料は台数にかかわらず一律1,000円)
御注文の場合は、在庫を確認して下さい。在庫が無い時は約１ヶ月かかります。

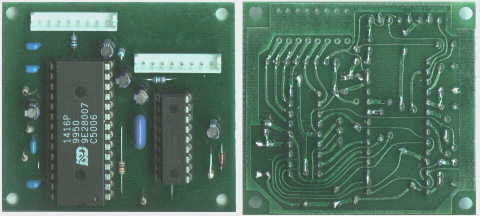

＜＜＜製品は写真と一部異なる場合があります＞＞＞
録音再生の音(MP3)
(コンデンサマイクのバイアス抵抗R303を１ＫΩに下げて、電源との間にデカップリング抵抗R304と
コンデンサC306を入れるとノイズが少なくなった)
回路図(改版第３版 更にR305とC308を変更しました 2001.2.25)
基板図(改版第３版 2001.2.12)
昔ながらのアートワークによる版下からプリント基板を作成出来る基板メーカーで、久しぶりに製作してもらうことに
しました。

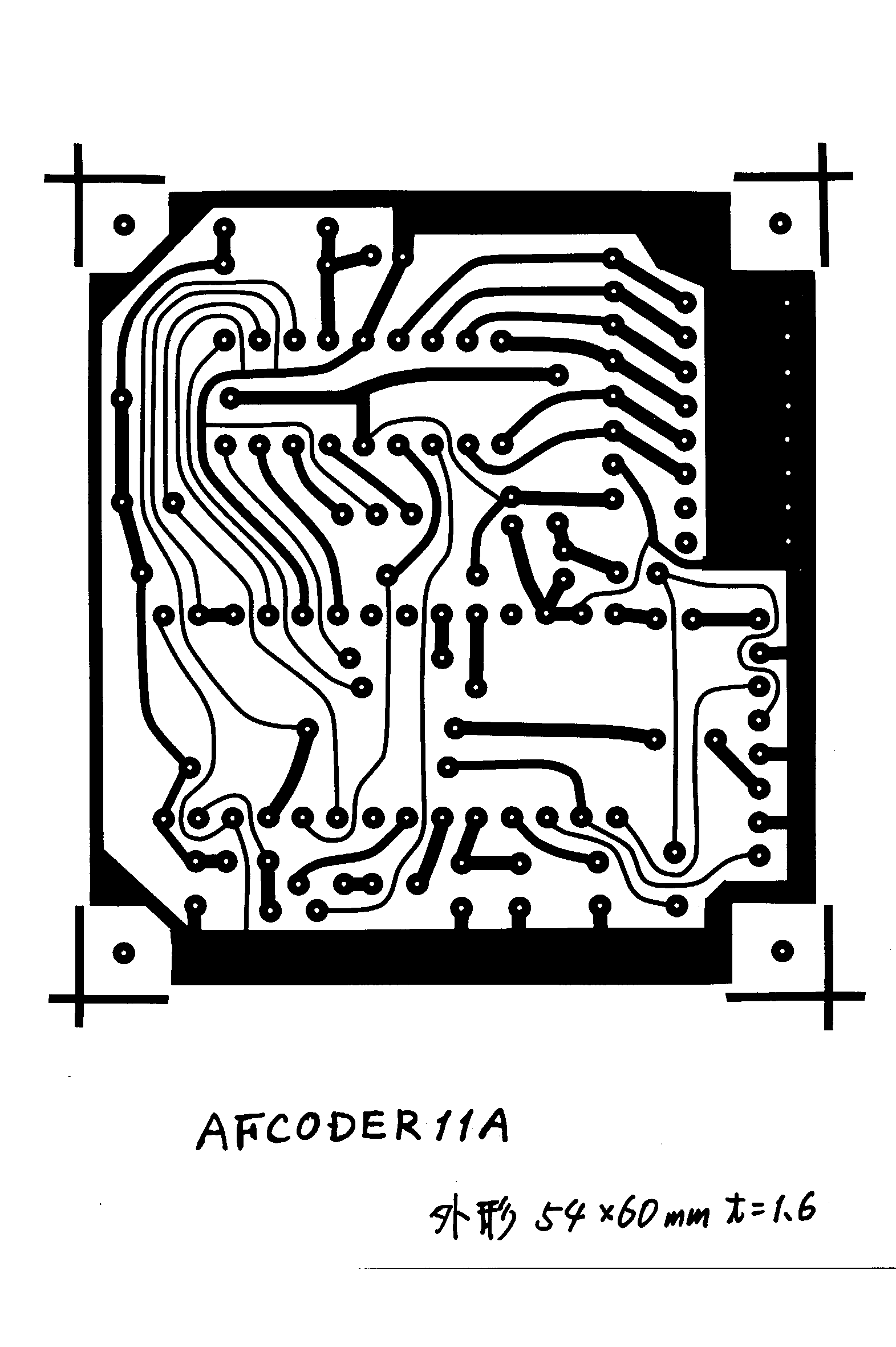

基板パターン版下
アセンブラソースリスト(標準実装ソフト 改版 2001.2.12)
参考---ICの取り扱い店「Tech's store」
価格・納期などお問い合わせ・ﾒｰﾙはこちらへ
㈱西無線研究所 HOMEへ
