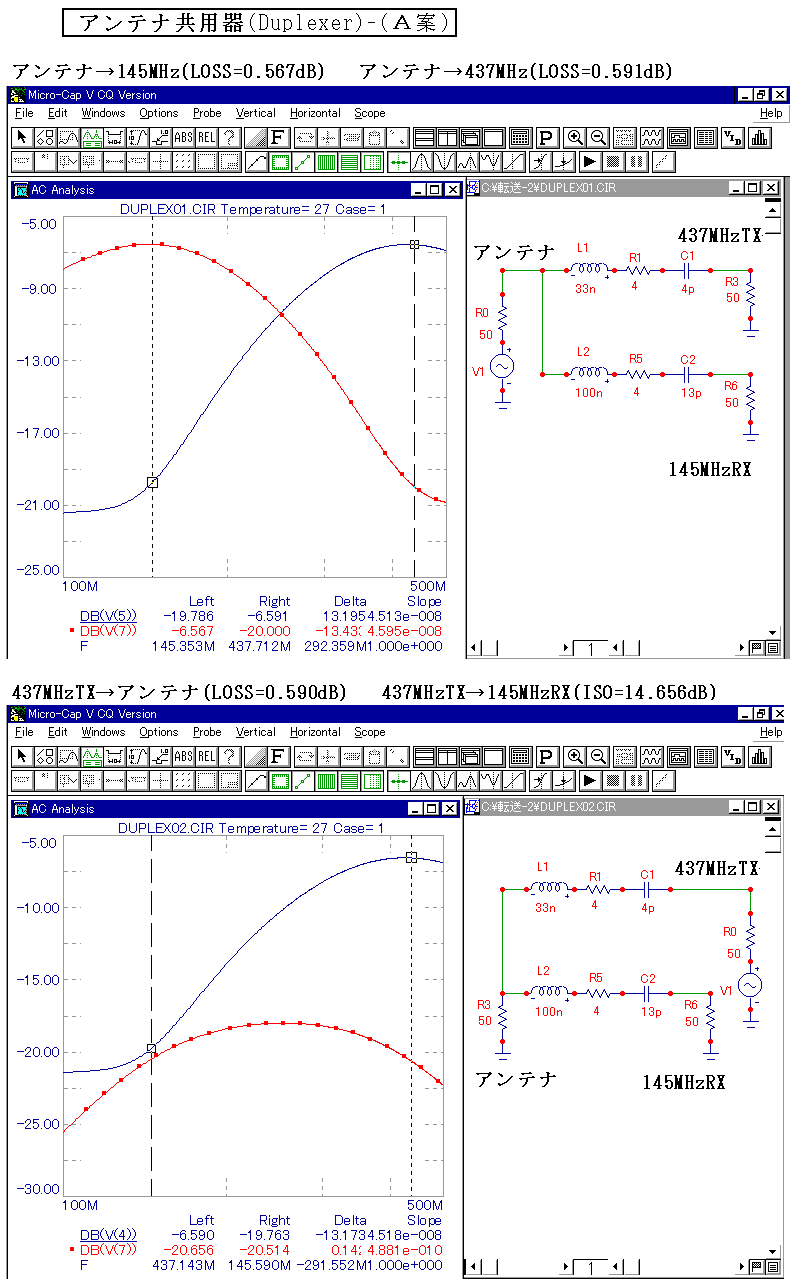

アンテナ共用器のシミュレーション



注）１.R1とR5はコイルの等価内部抵抗を表す。(部品としては実装しない)
注）２.Q=25程度のチップコイルで小さく作れる--- KOAのLFCタイプは使用可能温度範囲-40〜100℃
　　　(チップコイルは、使用可能温度範囲の狭い物があるから注意)
注）３.Qが100以上の大きいコイルを使うと、LOSSは0.3dB程度になる。(形状が大きくなる)
