★ 製造・販売中 ★ ★ ★

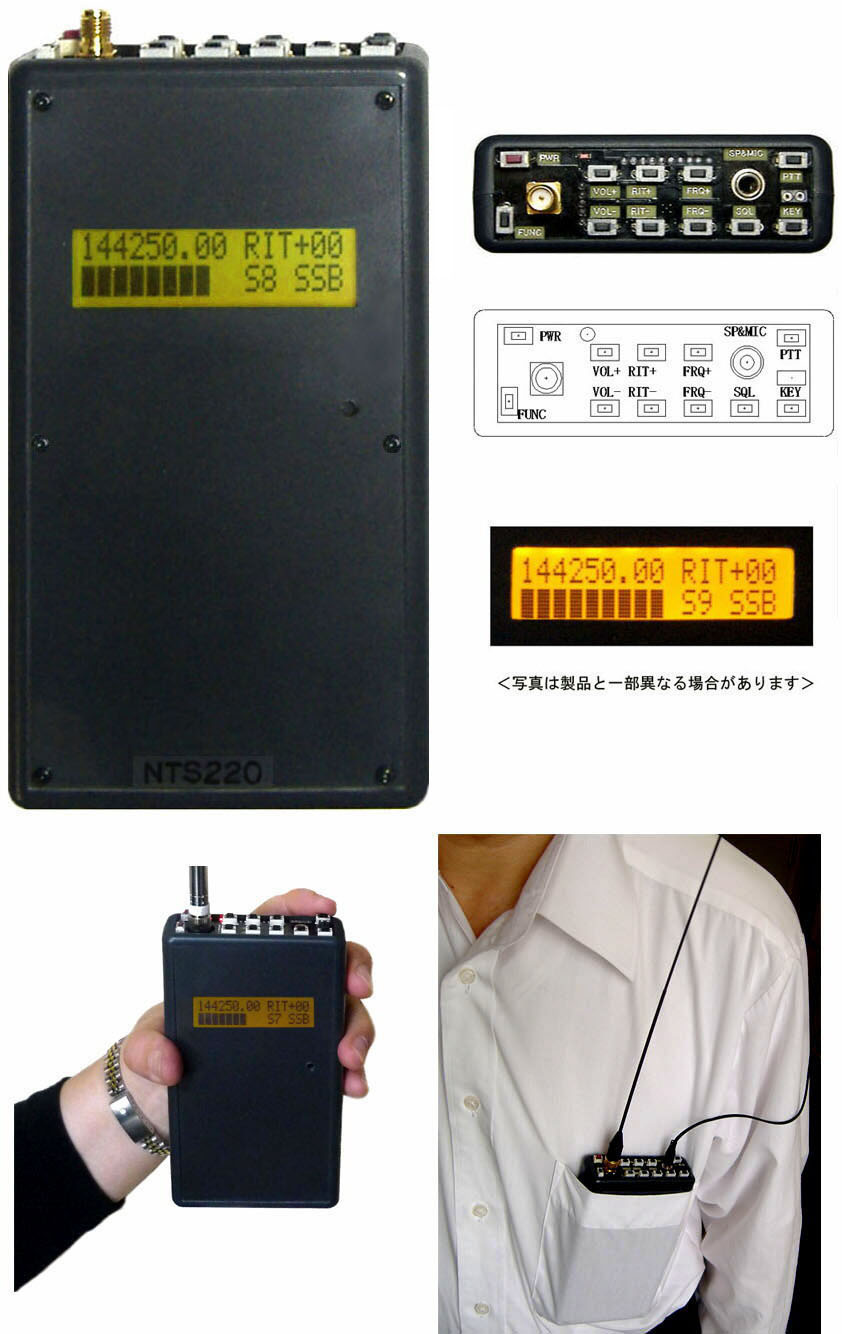

ポケットサイズのＳＳＢハンディトランシ-バ- <NTS220>
144MHz SSB/CW １Ｗ
希望小売価格 \69,800円+税
☆ 温度補償型水晶発振器(TCXO)採用により安定な周波数
☆ 単三アルカリ乾電池４本で長時間使える低消費電力設計
ポケットサイズのＳＳＢハンディトランシ-バ- <NTS220>
144MHz SSB/CW １Ｗ
希望小売価格 \69,800円+税
☆ 温度補償型水晶発振器(TCXO)採用により安定な周波数
☆ 単三アルカリ乾電池４本で長時間使える低消費電力設計
---------------------- 仕様 -----------------------------
1.周波数範囲---144.00～144.99MHz
2.電波型式-----SSB (USB)、CW (サイドトーンとセミブレークイン付き)
3.送信出力-----最大１Ｗ
4.発振方式-----PLL (0.05kHz/Stepと+FUNCｷｰで2.5KHz/Step
およびRIT機能付き,周波数安定度±2.5ppm)
5.受信感度-----0.15μV以下(SINAD 12dB)
6.受信方式-----シングルスーパーヘテロダイン
7.電源電圧-----6V DC(単三ｱﾙｶﾘ電池4個内蔵)
8.消費電流-----受信無信号時約80mA、送信時 約250～700mA
9.アンテナ------50Ω (SMA)
10.外形寸法----78×27×140mm (突起部を除く)
11.本体重量----300g以下(電池内蔵時)
12.表示照明----音声出力時はﾊﾞｯｸﾗｲﾄ点灯、ｽｹﾙﾁ設定により音声出力断の時はﾊﾞｯｸﾗｲﾄ消灯
13.付属品------単三乾電池(4本)、電源ｺｰﾄﾞ、ﾏｲｸｽﾋﾟｰｶ用接続ｺｰﾄﾞ(HM-75A接続可)、CW用KEY接続ｺｰﾄﾞ
---------------------------------------------------------
取扱説明書 ･･･ NTS220-MANUAL.pdf 英文 NTS220_manual-e-ver03.pdf
---------------------------------------------------------
NTS220総合接続図・・・NTS220CIR.pdf
---------------------------------------------------------

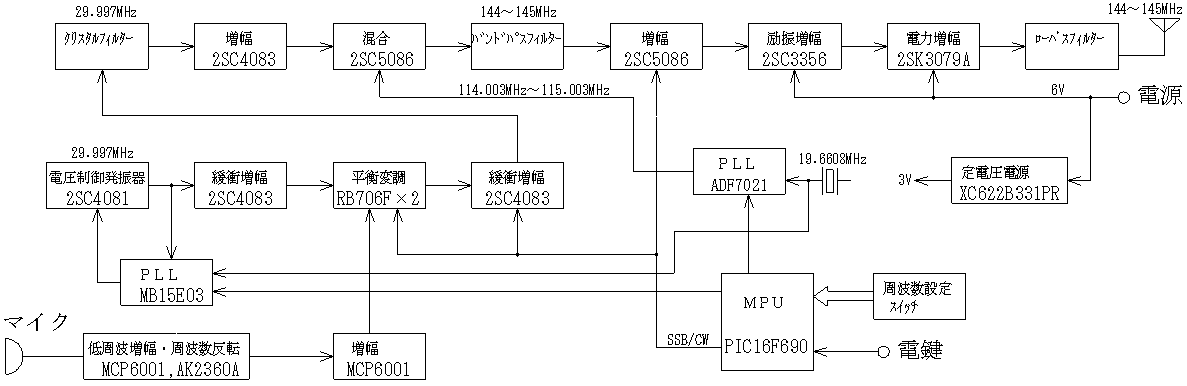

NTS220送信系統図・・・NTS220-TXBLOCK.pdf NTS220-TXBLOCK.gif NTS220-TXBLOCK-DXF.lzh
---------------------------------------------------------
NTS220MAIN_SUB2基板図・・・NTS220MAIN_SUB2-PCB.pdf
---------------------------------------------------------
マイコンプログラム最新版
NTS220 PROGAM MAIN & SUB2(SW)･･･NTS220-PROGRAM_MAIN_SW.lzh
★スイッチ基板(SUB2基板のIC201)ﾌﾟﾛｸﾞﾗﾑ書き替え方法
MAIN基板と切り離し、D202を外してから書き込む
(ｱﾝﾃﾅｺﾈｸﾀの右側ににある書込端子へﾗｲﾀを接続する。 1=Vpp,2=GND,3=PGC,4=PGD,5=Vdd)
★MAIN基板(IC6)ﾌﾟﾛｸﾞﾗﾑ書き替え方法
PIC16F690(IC6)の右上にある書込端子へﾗｲﾀを接続して書き込む
☆プログラム変更例 (変更する時は、周波数範囲を逸脱しないよう慎重に行うこと)
(1)ｾﾐﾌﾞﾚｰｸｲﾝﾀｲﾑ (NTS220-IC201-01.ASM)
CW送信において、KEY OFFから受信ﾓｰﾄﾞへ戻るまでの時間はスイッチ基板のﾏｲｺﾝで制御されます。
196行目の数値が0FFHの場合は、約1秒後にCW送信から受信ﾓｰﾄﾞへ切り替わります。
＜ MOVLW 0FFH ;ｾﾐﾌﾞﾚｰｸｲﾝﾀｲﾑ＞
この数値を例えば080Hに変更するとKEY OFF後約0.5秒の時間で受信ﾓｰﾄﾞへ戻るようになります。
(2)初期ﾚｼﾞｽﾀ値 (NTS220MAIN-IC6-19M6608.ASM)
「FUNCｽｲｯﾁを押しながらPWRｽｲｯﾁを押す」と、ｿｰｽﾘｽﾄ1599行目からの処理が実行されます。
＜ EPROM00 ;工場出荷時の初期設定値をEEPROMへ書き込む＞
ここでは、NTS220が動作する各ﾚｼﾞｽﾀ値を初期化します。
例えば、1605行目～1620行目で送受信周波数144.25000MHzに該当する16進数の00DC1BA8H(10Hz/STEP)
がEEPROMへ書き込まれて、その周波数で動作します。
このEEPROMへ書き込む数値を送受信周波数144.15000MHzに該当する16進数の00DBF498H(10Hz/STEP)に
書き替えれば、「FUNCｽｲｯﾁを押しながらPWRｽｲｯﾁを押す」と144.15000MHzに切り替わるようになります。
この数値をよく使う周波数へ変更しておくと便利でしょう。
この処理に引き続き、ｽﾋﾟｰｶの音量やRIT値およびｽｹﾙﾁ設定値なども初期化されるから、各設定値を書き替え
ると任意の動作を初期値として設定変更が可能です。
---------------------------------------------------------

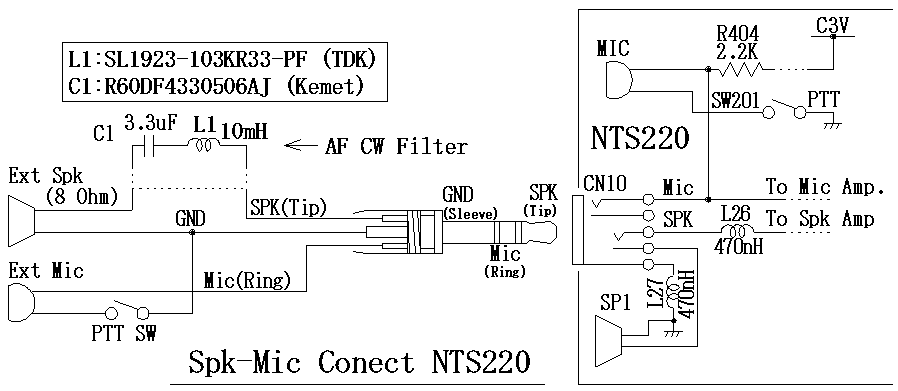

外部ｽﾋﾟｰｶｰとﾏｲｸｺﾈｸﾀの接続例 (φ3.5ｽﾃﾚｵ用ｲﾔﾎﾝﾌﾟﾗｸﾞ)
注）1.外部ﾏｲｸ使用時に送信出力が途切れる場合は、マイクエレメントへ並列に10kΩを接続して下さい。
注）2.外部ﾏｲｸで変調音が異常になる時は、マイクエレメントへ並列に1000pFを接続して下さい。

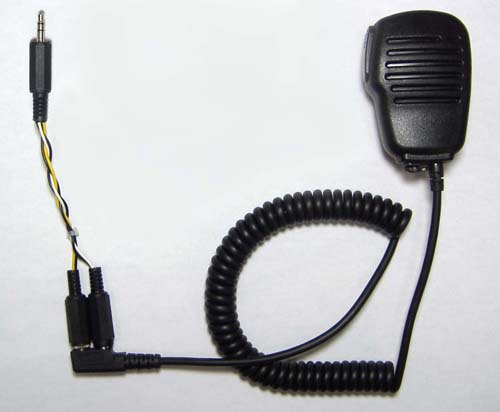

スピーカーマイク SPM20A (別売 \4,800+税) (KENWOOD製の旧ﾊﾝﾄﾞﾏｲｸに準ずる配線へ変換して接続)
ｹﾝｳｯﾄﾞ製ﾏｲｸのｺﾈｸﾀを改造された方がおられます。
https://twitter.com/toru_wat/status/1051977090935865344
注）
1.ｱﾝﾃﾅｺﾈｸﾀはSMA型です。
ｺﾈｸﾀ部へ強い圧力を加えないようにして下さい・・・直結するのはSMA-72(ｳｴﾀﾞ)等のﾌﾚｷｼﾌﾞﾙ型を推奨します。
ﾛｯﾄﾞｱﾝﾃﾅのような硬いｱﾝﾃﾅを直結する場合は、使用時に根元へ強い力が加わらないように御注意。

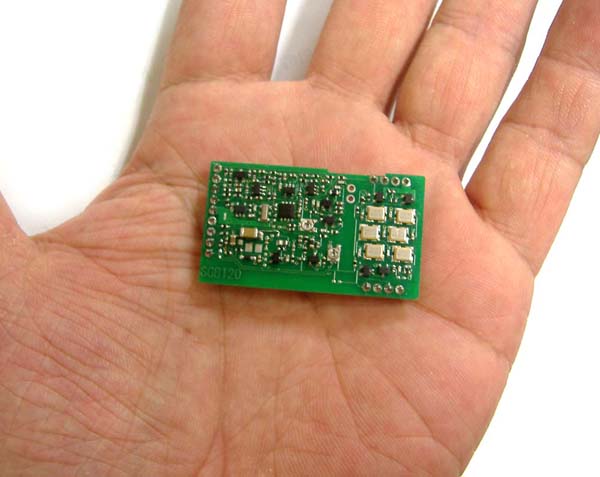

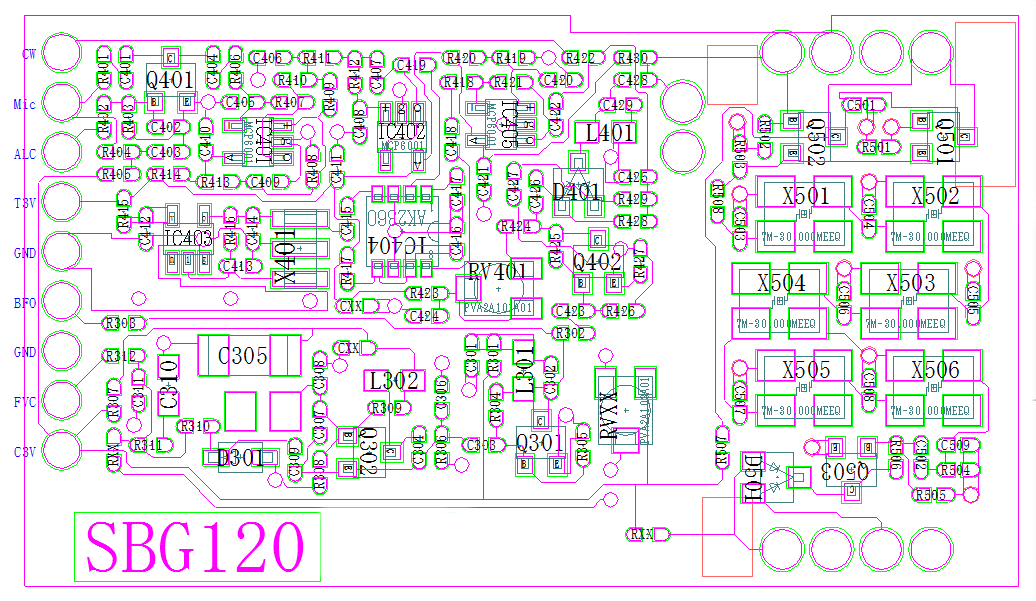

2.SSBｼﾞｪﾈﾚｰﾀは初期のNTS200と同様の回路で、ﾊｲﾌﾚﾌｨﾙﾀを使った変調方式です。(CQ誌1992年11月号p274)

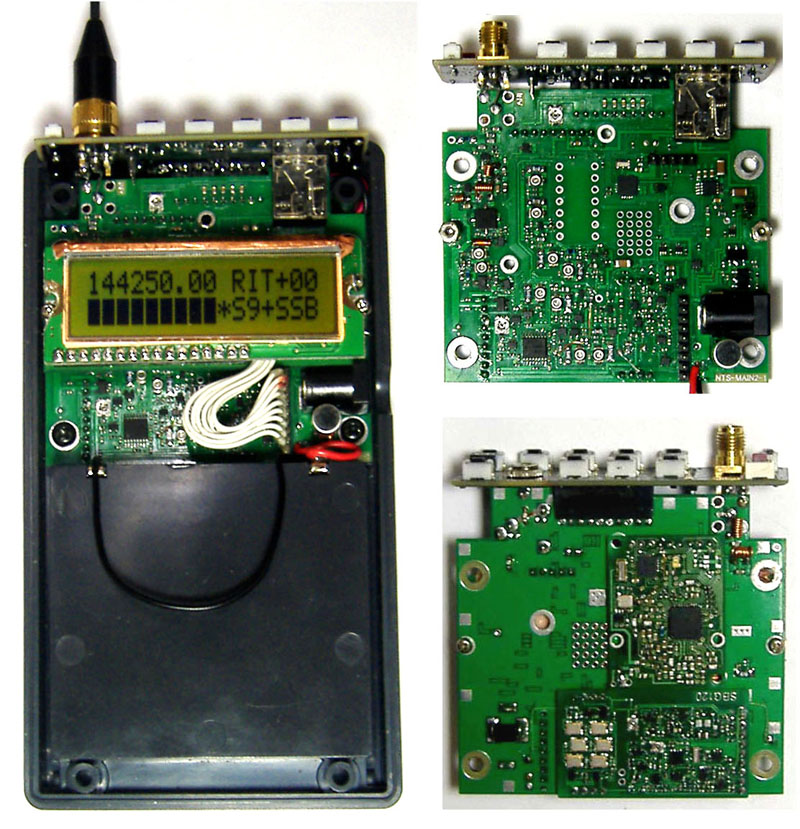

---------------- ケース内の基板写真 ----------------

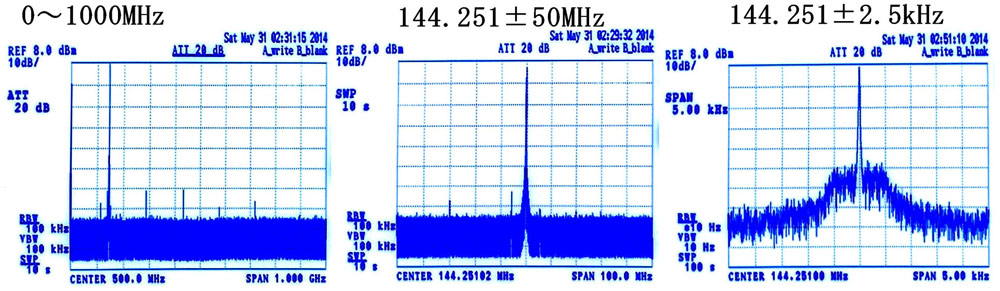

---------------- 送信スペクトル ----------------

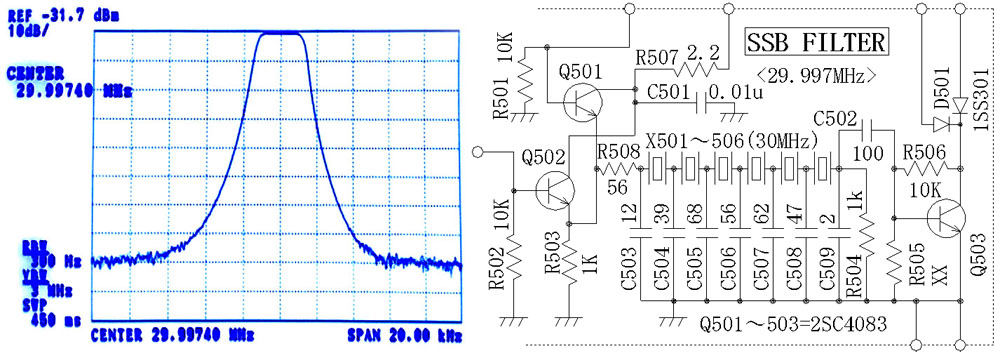

---------------- SSBｼﾞｪﾈﾚｰﾀのﾌｨﾙﾀ特性例 ----------------
☆ チューニング操作例の動画 (別のSSB送信機のﾏｲｸをﾗｼﾞｵに近づけて、ｱﾝﾃﾅを付けずに送信した信号を近くで受信)
現在、NTS220は技術基準適合証明を受けていないので保証認定の申請になります。
---------------- 品質保証について ----------------
---------------------------------------------------------
取扱説明書 ･･･ NTS220-MANUAL.pdf 英文 NTS220_manual-e-ver03.pdf
---------------------------------------------------------
NTS220総合接続図・・・NTS220CIR.pdf
---------------------------------------------------------
NTS220送信系統図・・・NTS220-TXBLOCK.pdf NTS220-TXBLOCK.gif NTS220-TXBLOCK-DXF.lzh
---------------------------------------------------------
NTS220MAIN_SUB2基板図・・・NTS220MAIN_SUB2-PCB.pdf
---------------------------------------------------------
マイコンプログラム最新版
NTS220 PROGAM MAIN & SUB2(SW)･･･NTS220-PROGRAM_MAIN_SW.lzh
★スイッチ基板(SUB2基板のIC201)ﾌﾟﾛｸﾞﾗﾑ書き替え方法
MAIN基板と切り離し、D202を外してから書き込む
(ｱﾝﾃﾅｺﾈｸﾀの右側ににある書込端子へﾗｲﾀを接続する。 1=Vpp,2=GND,3=PGC,4=PGD,5=Vdd)
★MAIN基板(IC6)ﾌﾟﾛｸﾞﾗﾑ書き替え方法
PIC16F690(IC6)の右上にある書込端子へﾗｲﾀを接続して書き込む
☆プログラム変更例 (変更する時は、周波数範囲を逸脱しないよう慎重に行うこと)
(1)ｾﾐﾌﾞﾚｰｸｲﾝﾀｲﾑ (NTS220-IC201-01.ASM)
CW送信において、KEY OFFから受信ﾓｰﾄﾞへ戻るまでの時間はスイッチ基板のﾏｲｺﾝで制御されます。
196行目の数値が0FFHの場合は、約1秒後にCW送信から受信ﾓｰﾄﾞへ切り替わります。
＜ MOVLW 0FFH ;ｾﾐﾌﾞﾚｰｸｲﾝﾀｲﾑ＞
この数値を例えば080Hに変更するとKEY OFF後約0.5秒の時間で受信ﾓｰﾄﾞへ戻るようになります。
(2)初期ﾚｼﾞｽﾀ値 (NTS220MAIN-IC6-19M6608.ASM)
「FUNCｽｲｯﾁを押しながらPWRｽｲｯﾁを押す」と、ｿｰｽﾘｽﾄ1599行目からの処理が実行されます。
＜ EPROM00 ;工場出荷時の初期設定値をEEPROMへ書き込む＞
ここでは、NTS220が動作する各ﾚｼﾞｽﾀ値を初期化します。
例えば、1605行目～1620行目で送受信周波数144.25000MHzに該当する16進数の00DC1BA8H(10Hz/STEP)
がEEPROMへ書き込まれて、その周波数で動作します。
このEEPROMへ書き込む数値を送受信周波数144.15000MHzに該当する16進数の00DBF498H(10Hz/STEP)に
書き替えれば、「FUNCｽｲｯﾁを押しながらPWRｽｲｯﾁを押す」と144.15000MHzに切り替わるようになります。
この数値をよく使う周波数へ変更しておくと便利でしょう。
この処理に引き続き、ｽﾋﾟｰｶの音量やRIT値およびｽｹﾙﾁ設定値なども初期化されるから、各設定値を書き替え
ると任意の動作を初期値として設定変更が可能です。
---------------------------------------------------------
外部ｽﾋﾟｰｶｰとﾏｲｸｺﾈｸﾀの接続例 (φ3.5ｽﾃﾚｵ用ｲﾔﾎﾝﾌﾟﾗｸﾞ)
注）1.外部ﾏｲｸ使用時に送信出力が途切れる場合は、マイクエレメントへ並列に10kΩを接続して下さい。
注）2.外部ﾏｲｸで変調音が異常になる時は、マイクエレメントへ並列に1000pFを接続して下さい。
スピーカーマイク SPM20A (別売 \4,800+税) (KENWOOD製の旧ﾊﾝﾄﾞﾏｲｸに準ずる配線へ変換して接続)
ｹﾝｳｯﾄﾞ製ﾏｲｸのｺﾈｸﾀを改造された方がおられます。
https://twitter.com/toru_wat/status/1051977090935865344
注）
1.ｱﾝﾃﾅｺﾈｸﾀはSMA型です。
ｺﾈｸﾀ部へ強い圧力を加えないようにして下さい・・・直結するのはSMA-72(ｳｴﾀﾞ)等のﾌﾚｷｼﾌﾞﾙ型を推奨します。
ﾛｯﾄﾞｱﾝﾃﾅのような硬いｱﾝﾃﾅを直結する場合は、使用時に根元へ強い力が加わらないように御注意。
2.SSBｼﾞｪﾈﾚｰﾀは初期のNTS200と同様の回路で、ﾊｲﾌﾚﾌｨﾙﾀを使った変調方式です。(CQ誌1992年11月号p274)
---------------- ケース内の基板写真 ----------------
---------------- 送信スペクトル ----------------
---------------- SSBｼﾞｪﾈﾚｰﾀのﾌｨﾙﾀ特性例 ----------------
☆ チューニング操作例の動画 (別のSSB送信機のﾏｲｸをﾗｼﾞｵに近づけて、ｱﾝﾃﾅを付けずに送信した信号を近くで受信)
現在、NTS220は技術基準適合証明を受けていないので保証認定の申請になります。
---------------- 品質保証について ----------------
1.期間はお買上げ後１年間です。日本国内で使用される場合のみ適用されます。
2.保証期間中でも次の場合は有料になります。
（1）使用上の誤りまたは不当な修理や改造による故障・損傷
（2）お買上げ後落とされた時などの損傷・故障
（3）火災・地震・風水害・その他天災地変や異常電圧などによる故障・損傷
（4）製品に添付の品質保証書を提示されない場合
