★地上局用無線機 ４００ＭＨｚ帯ＦＭ送信機 2006年開発★
　　400MHz帯,50Wmax,2.4kBPS〜9.6kBPS(19.2kBPS)

1.目的：地上局用ＦＭ送信機を開発する。

地上局用４００ＭＨｚ帯ＦＭ送信機の主な仕様 TXB400MFM-101A
(1)送信出力・・・・・・ 最大50W(ｽﾌﾟﾘｱｽ-70dB以下)
(2)消費電力・・・・・・ 　　　A
(3)電源電圧・・・・・・ 定格 13.5V
(4)動作環境温度・・・・ -10〜+60℃（周波数安定度=±2.5ppm以内
(5)データ伝送速度・・・ 2.4kBPS〜9.6kBPS(19.2kBPS)
(6)ケース外形・・・・・ 　　×　　×　　mm
注)通信周波数はﾏｲｺﾝからCC1020を設定制御。

2.設計方針
　次期衛星搭載用無線機と通信する地上局用送信機で、ドップラーシフト補正に対処可能な小刻みに周波数制御
　できる高出力送信機を開発する。
　FSK変調速度と小刻みな周波数制御をマイコンから設定できるCC1020を使用する。
　スプリアス輻射を抑えるためにSAWフィルタを特注してCC1020の出力に接続、ﾊﾟﾜｰｱﾝﾌﾟ出力端にLPFを追加する。

3.設計開発状況
設計資料　5W出力迄の回路構成は衛星搭載用送信機と同じ
　50W電力増幅は市販のパワーアンプを改造
　ケース外観

　5Wﾊﾟﾜｰﾓｼﾞｭｰﾙと50W出力用ﾊﾟﾜｰｱﾝﾌﾟを入手して実験中、出力は50W以上を確認した ---2006.10.25
　5W出力迄は衛星搭載用の無線基板を応用して製作。
　まだSAWﾌｨﾙﾀ未入手で近傍のｽﾌﾟﾘｱｽは大きい。
　LPFﾌﾟﾘﾝﾄ基板製作中 ---2006.10.25
　手作りのLPFﾌﾟﾘﾝﾄ基板を製作して実験、高次のｽﾌﾟﾘｱｽは-70dB以下になることを確認した。


　発熱が大きいから、各ﾓｼﾞｭｰﾙはA3ｻｲｽﾞに近い大きさの3mm厚ｱﾙﾐ板へ取り付けるように設計。

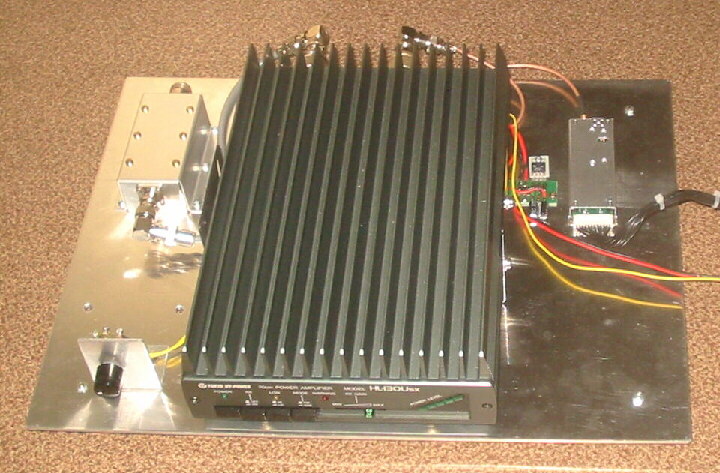

右側はCC1020とｱﾝﾌﾟで5W出力,中央はﾊﾟﾜｰｱﾝﾌﾟ,左下は出力可変ﾂﾏﾐ,左上の奧にLPF。
上記写真の構成で５０Ｗ出力を確認した

近傍のスプリアスは、SAWフィルタを入手次第に実験する予定。

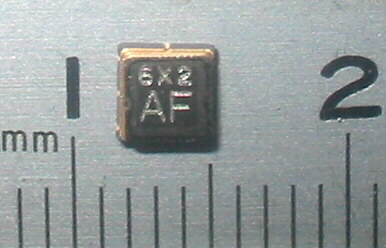

ＪＲＣ社製ＳＡＷフィルタを入手して実験中 ---2006.11.17

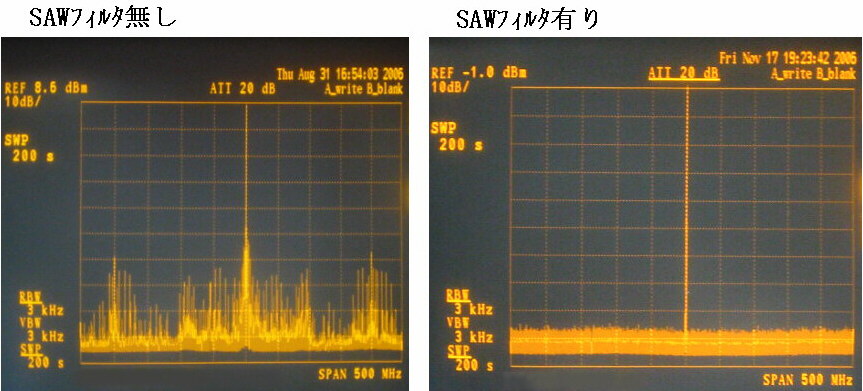

効果は絶大で、近傍から広範囲に広がっていたスプリアスはきれいに抑圧されています。
このフィルタ入手にあたりＳＡＫ）Ｓｅｋｉ様には大変お世話になりました、ありがとうございました｡

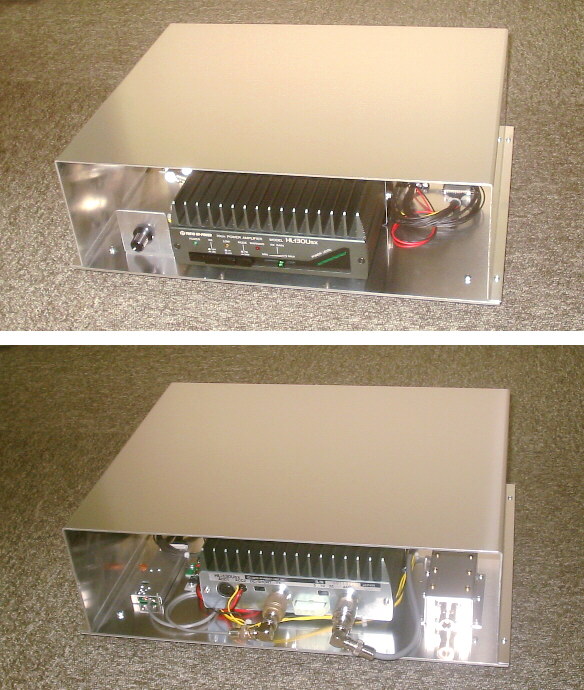

地上局送信機の外観 ---2006.11.28

写真の上段が前面で、左側の出力調整ツマミで15W〜50Wに可変設定します。
下段は背面で、右側の白っぽい所がアンテナ接続用コネクタ。(N型)






☆このページは依頼元「東京大学 中須賀研究室」の了解を得て公開しています。
