☆☆☆ 超音波距離計 ☆☆☆ 製造終了しました
反射型 ・ 対向型 ・ 位置測定システム
の3種類があります。
対向型と位置測定は測定結果を無線でパソコンへ転送可。 応用例：ﾊﾞｯｸｾﾝｻ(衝突防止),侵入･駐車検知,位置検出

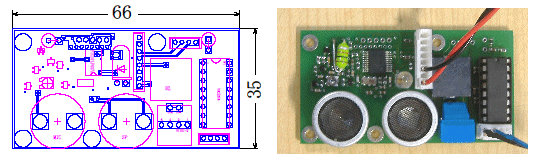

反射型超音波距離計 USO-802A
(PIC16LF627AとRS232-C変換ICを実装)
(写真は製品と一部異なる場合があります)
壁等の反射物迄の距離測定値をRS232-Cで出力→パソコン等で表示可能
(表示部無し)
実装済みマイコンソフトの場合は、1cm単位で計測値を出力、電源3V
USO-802Aサンプル ｱｾﾝﾌﾞﾗｿｰｽﾘｽﾄとRS232-C接続コード付
価格7,000円 送料1000円 合計
8,000円
USO-802A 接続コード無し
価格5,000円 送料1000円 合計
6,000円
USO-802A 接続コード無しを10台の場合
単価4,000円×10台＝40,000円 送料1000円 合計
41,000円
注文数量が多数の場合は別途お見積り致します。お問い合わせ下さい。

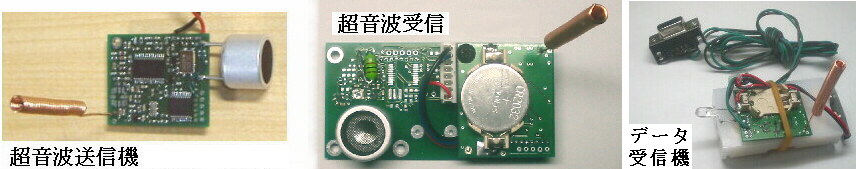

対向型超音波距離計 USO-802B
(超音波で距離を計測して微弱電波で転送)
少々障害物があっても、測定したい2点間の距離を測れます。
測定範囲:0.01ｍ～5ｍ(最大約10ｍ),表示単位:1cm,障害物無い時の測定誤差約1％/25℃
超音波発信器と受信機間の距離測定値をRS232-Cで出力→パソコン等で表示可能
＜パソコン等へ測定結果を無線で転送可・・・データ受信機
USO802B-RPで計測ﾃﾞｰﾀを無線受信＞
送信機から微弱電波でIDコードを送信し、その直後に超音波を発信します。
受信機はID受信機と超音波受信機を組み合わせてあり、IDコードを受信してから超音波を受信する迄の
時間差をカウントして距離を計算、その結果をシリアル出力と無線データ送信します。
計測した距離データをデータ受信機で無線受信してパソコン等で表示できます。
送信機電源3V(約8mA)、受信機電源3V(約8mA) (写真は製品と一部異なる場合があります)
写真をクリックすると系統図をダウンロードできます。(PDFファイル
5kByte)
対向型超音波距離計 USO-802Bサンプルセット････ｱｾﾝﾌﾞﾗｿｰｽﾘｽﾄとRS232-C接続ｺｰﾄﾞ付
＜超音波送信機USO802B-T+超音波受信機USO802B-R+データ受信機USO802B-RP＞
セット価格38,000円 送料1000円 合計
39,000円
追加ご注文時の本体単価(合計金額は単価×台数＋送料1,000円)
超音波送信機
USO802B-T 9,450円
超音波受信機 USO802B-R 12,180円
データ受信機 USO802B-RP
8,400円
１０台以上ご注文時の本体単価(合計金額は単価×台数＋送料1,000円)
超音波送信機
USO802B-T 7,000円
超音波受信機 USO802B-R 9,500円
データ受信機 USO802B-RP
7,000円
注文数量が多数の場合は別途お見積り致します。お問い合わせ下さい。

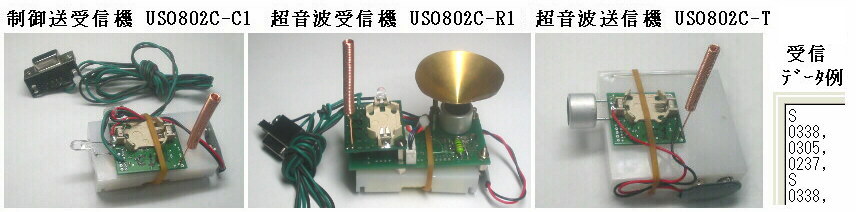

位置測定システム SYS-USO-802C
(室内用)
室内等の比較的狭い範囲で精度良く位置を自動測定するシステム。
エリア内の受信機(測定対象物)の位置を約１秒毎のリアルタイムに測定します。
3ヶ所から超音波と微弱電波を順次送信して、受信した各々の電波と超音波の時間差で
各送信機迄の距離を計算、受信位置をX,Y座標でﾊﾟｿｺﾝにて計算できるﾃﾞｰﾀを取得。
★同じ場所で受信機を複数配置した場合は、各受信機のｼﾘｱﾙ出力で距離ﾃﾞｰﾀを得られ
ますが、制御送受信機では正常なﾃﾞｰﾀを出力できません。
★受信機を増設して、各距離ﾃﾞｰﾀを制御送受信機で全部受信する必要がある場合は、
受信機,送信機,制御送受信機の全部についてｿﾌﾄ変更が必要です。
受信機の増設数は、最大14個まで増設し易い無線ﾃﾞｰﾀ構成になっています。
大幅なｿﾌﾄ改造すれば14個以上にも拡張可能です。
ご注意・・・受信機の増設数に合わせて計測周期を長くする必要があります。
★超音波送信機USO802C-TはﾏｲｺﾝﾎﾟｰﾄB4～B7を短絡してあります、プログラムを変更する時は、
その配線の半田付けを外してから書き込み、使用する時は元に接続を戻して下さい。
(写真は製品と一部異なる場合があります)
位置測定システム SYS-USO-802Cサンプルセット････ｱｾﾝﾌﾞﾗｿｰｽﾘｽﾄとRS232-C接続ｺｰﾄﾞ付
＜超音波送信機USO802C-T(3台)+超音波受信機USO802C-R1+制御送受信機
USO802C-C1＞
サンプルセット価格70,000円 送料1000円 合計 71,000円
------------- 装置別サンプル価格
--------------
超音波送信機 USO802C-T 10,000円×３台＝30,000円 (T1,T2,T3)
超音波受信機
USO802C-R1 20,000円×１台＝20,000円 (無指向性)
制御送受信機 USO802C-C1 10,000円×１台＝10,000円
(RS232-C出力)
説明資料(各ｱｾﾝﾌﾞﾗｿｰｽﾘｽﾄを含む) 10,000円
★パソコン側で位置を計算して表示するソフトは含みません、お客様で調達して下さい。
受信機から出力されるデータは各送信機と受信機との距離で、ｃｍ単位の数値です。
注文数量が多数の場合は別途お見積り致します。お問い合わせ下さい。
注文書は、E-MAILか、FAXでお送り下さい。(品名・数量・送付先を明示)
代金は銀行振込か、現金書留または、代金引換宅配便でお願いします。
三井住友銀行 鈴蘭台支店 当座2418456 （株）西無線研究所 神戸市北区星和台4-26-10
