---(前回のNTS210,NTS710製品開発経過はここをクリック 1999年6月～2000年1月)---
　
★★★新製品開発状況公開 (2000年2月1日～　)★★★
　
　
小型ゼネカバＨＦコンバータ(ｵｰﾙﾓｰﾄﾞ対応ﾎﾟｰﾀﾌﾞﾙﾀｲﾌﾟ)2m用&6m用２機種開発中
NTS-C02A---144MHz機(NTS210等)に接続して、0.1～54MHzに変換するキットまたは完成品
NTS-C06A---50MHz機に接続して、0.1～30MHzに変換するキットまたは完成品
　
1.開発の概要 (開発の進行状況と皆様からのアイデアにより内容が変更される場合があります)
　
　　電池(9V)または外部電源(9～12V)で動作するポータブルタイプ、受信は100KHz～54MHzをフルカバー実装
　　50MHz機用のカバー範囲は0.1～30MHz迄
　　親機の可変範囲が100KHzの場合もｾﾞﾈｶﾊﾞ対応、ｻﾑﾎｲｰﾙ･ｽｲｯﾁで100KHzｽﾃｯﾌﾟ設定の内蔵局発と外部局発入力切替
　　USB/LSB切替は音声周波数反転ICによる切替回路をHFｺﾝﾊﾞｰﾀに内蔵する。(親機がUSB専用でもLSB切替OK)
　　(外部Ｌｏ入力により、その他の親機周波数の組み合わせも応用可能---ﾌｨﾙﾀは別途必要な場合あり)
　　送信出力：0.5～１Ｗ
　　大きさの目標：NTS210程度の大きさ
　
　　小型HFコンバータ開発の主な課題
　　　　(1)144MHz用は90～144MHzの広い範囲を可変出来るＳ/Ｎが良い局発内蔵用小型ＰＬＬ回路設計
　　 　　　 50MHz用は50～80MHzの局発内蔵用小型ＰＬＬ回路設計
　　　　(2)バンド別送信フィルターの小型化設計とスプリアスの少ない送信ミクサ回路
　　　　(3)小型・広帯域・高能率送信アンプ(1.8～54MHz、出力１Ｗ程度)
　
2.開発時期
　　開発スタートしましたが、今回の企画は小型化をどれだけ出来るかが最大の課題。
　基本的な仕様を決めながら、なるべく早く開発を進めていく予定です。
　
3.開発状況
　部分的な回路実験を行い、基本仕様・回路構成を検討中です。
　
NTS-C02A 系統図(案)-----(n3-c02a-blk.PDF 8KB)
　
3.1 送信ミクサ特性
　　144MHz用は局発を下側にしても帯域外周波数ですから周波数関係は逆転しない方法でOK。
　DBMによる送信ミクサの実験をしてスペクトル特性を確認した。(ﾌｨﾙﾀ無し、SGを２台使用)
　出力として取り出すレベルを約-10dBm程度に押さえると近傍スプリアスは-40dB以下。
　１Ｗ用としては、シンプルな送信フィルターで構成できそうである。
　(DBMの出力側に１８ＰＦのコンデンサを並列に入れると２dB程スプリアスが少なくなった)
　ＤＢＭは、MINI CIRCUITS社のＳＢＬー１を実験に使用。

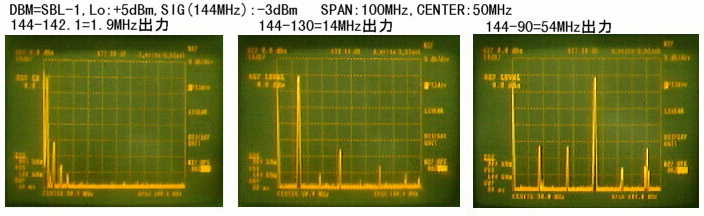

---ＤＢＭ出力スペクトル---
　
　50MHz用の周波数組み合わせでは局発が上側の場合144MHzの時と同様に-40dBm以下になるが、
　局発を下側にすると25MHz付近で近傍に-35dB程度のスプリアスが近づきゼネカバ仕様でフィルタ
　を小型に出来ない。ミクサ特性が改善出来なければ50MHz用の局発は上側にする方向で進める。
　従って50MHz用は親機の周波数関係が逆転するが、内蔵局発を100KHzｽﾃｯﾌﾟにして対応を考える。
　
　送信回路は、このミクサ出力を簡単なフィルタを通して４０ｄＢ増幅で１Ｗ出力にします。
　(出力を１Ｗ以上にする場合は、さらに10～20dBスプリアスを低減するバンド別フィルターが必要)
　1.8～54MHzのバンド別高調波フィルターは、どこまで内蔵出来るかにより、アンテナとの間に別途
　外部フィルタが必要になるか決まります。(1.8MHz,1.9MHz用フィルタは内蔵無理か？)
　
　DBMのTUF-1を入手しました。QRP-PLAZAで情報をいただいたリード線形としては比較的小型で割合安価な素子です。
　上記のSBL-1と比較したところ、よく似た良好な特性でしたので、これで検討を進めます。(2000.2.18)
　
　
3.2 受信ミクサ特性
　　NTS210と144MHzの5/8λﾎｲｯﾌﾟの間にＤＢＭ(SBL-1)とＳＧを組み合わせただけの単純な周波数変換回路を
　入れて受信してみました。
　１ｍ余りの短いアンテナエレメントですが、７MHzと中波のラジオが割合良好に受信出来ました。
　低い周波数の信号を１４４ＭＨｚに変換して受信するわけで、実用性は充分という感じです。
　製品では、144MHzが直接飛び込んでこないようにフィルターを付けること、及びもう少し感度アップと局発が、
　アンテナに漏れていかないように高周波アンプを追加することになります。

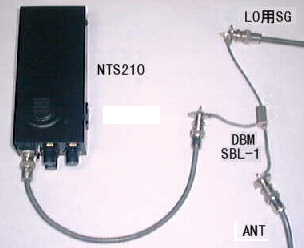

＜受信ミクサ回路実験中の写真＞
　
　受信側も、DBMをTUF-1に変えて良好に動作しています。(2000.2.18)
　
　
3.3 送信アンプ
　　2SC3101を終段にする場合の実験を行いました。
　入力出力共に単純な10μHのチョークコイルと、0.1μFのコンデンサ結合回路の場合、1.8～14MHzの範囲では
　最大飽和出力は約２Ｗが得られ、0.3W出力時の利得は20～25dB、1.8MHzより14MHzでは約5dB利得低下する。
　54MHzでは、大幅に利得が低下するので、ｺｲﾙと100PFのｺﾝﾃﾞﾝｻで簡単なﾏｯﾁﾝｸﾞを取ったが、利得は約１５ｄＢ。
　そのままでは、1.8～54MHzの範囲で利得が、25～15dB。最大飽和出力は、2.2～1.3Ｗで利得変動が大きい。
　AB級シングルアンプで、高調波スプリアスは大きい。バンド別LPFは必要。
　コレクタ負荷チョークコイルに並列に、220Ωを追加しないと発振する。
　利得の平坦化と54MHzでの最大出力に余裕が必要で継続検討。
　(別件で20MHz0.5Wの信号源が要ることになったのでﾊﾟﾜｰSGとして丁度良い具合です)
　　利得と最大出力の周波数特性を平坦化した結果１Ｗ出力時の利得=18dB±2dB以内(1.8～54MHz)が得られた。
　15mWﾄﾞﾗｲﾌﾞで約１Ｗ出力(入力側のｲﾝﾋﾟｰﾀﾞﾝｽはSGの50Ωよりかなり小さくﾐｽﾏｯﾁの状態---ﾄﾞﾗｲﾌﾞ回路要注意)
　R1とL1で、低域の高い利得を中域のﾚﾍﾞﾙにあわせ、L6とC15で高域(50MHz)のﾐｽﾏｯﾁﾝｸﾞを補償しています。
　この回路で、問題なければ狭いスペースで作れそうです。
　DBMの送信ﾐｸｻ出力を１Ｗに増幅するには段間結合ﾛｽ等も考慮して、50mW,25dB位の広帯域アンプが前に必要。

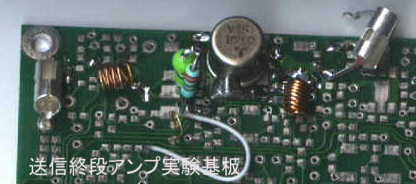

送信終段アンプ拡大写真
　
　続いてSG2台(144MHz,90～142.2MHz)→TUF-1→2SC3356→2SC3356→2SC3101の送信アンプ構成で実験。
　1.8MHzから54MHzまで１Ｗ出力が確認できた。(飽和最大出力は約２Ｗ)
　今の実験回路の場合、送信定格出力は、９Ｖ時０．５Ｗ、１２Ｖ時１Ｗになりそうである。(2000.2.24)
　
3.4 ＬＰＦ

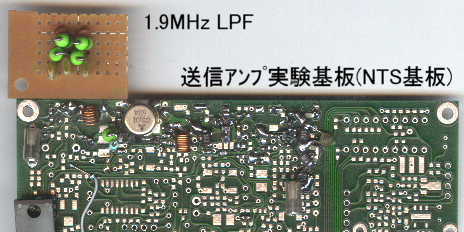

　送信部バンド別フィルタの検討で、まず１．９ＭＨｚのＬＰＦを組んでみました。
　低い周波数で、コイルが小さいため２ｄＢのロスがあるが、送信定格出力は、９Ｖ時０．５Ｗ、１２Ｖ時１Ｗ確保可能。
　LPF部の所要ｽﾍﾟｰｽは、12.5×15mm、６個で済めば25×45mmで、全部内蔵できるか検討継続。
　バンド分割案---(1)1.9MHz,(2)3.5MHz,(3)7MHz～10MHz,(4)14～18MHz,(5)21～28MHz,(6)50MHz

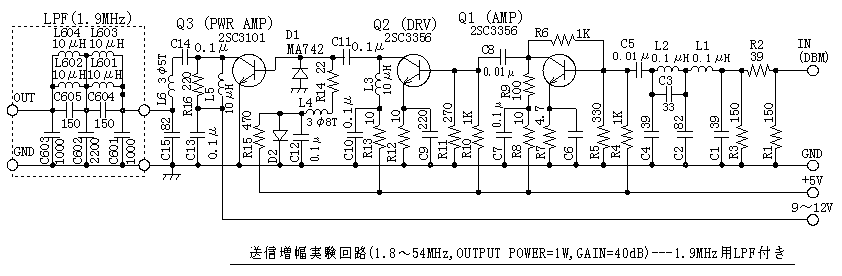

送信部実験回路(1.8～54MHz,40dB,１Ｗ出力)

　
　この１ヶ月程は別件の仕事の割り込みであまり進められませんでした。(2000.3.23)

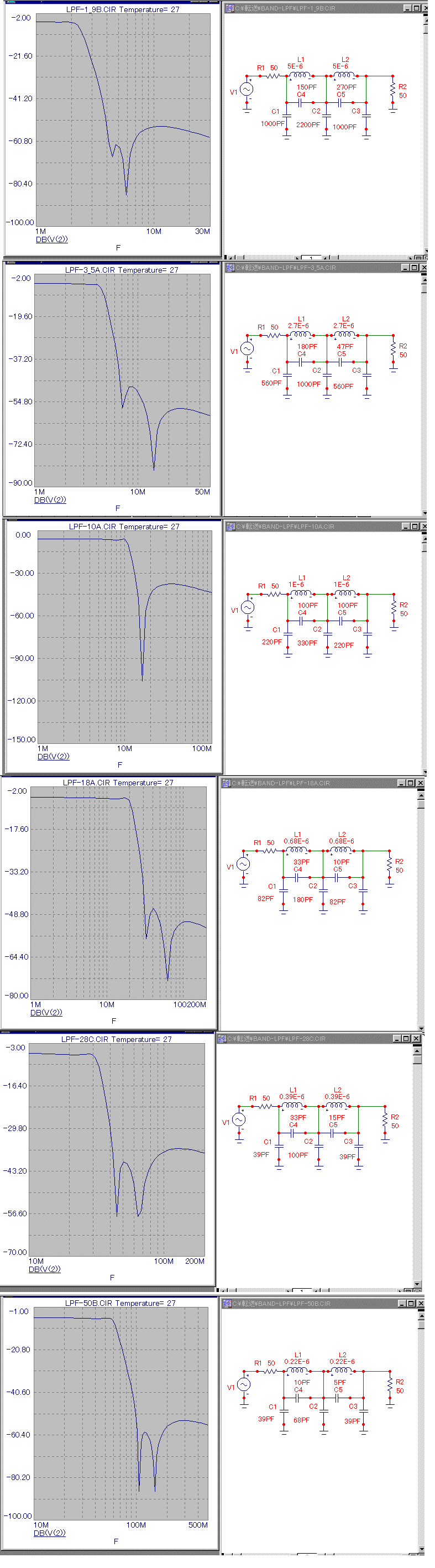

　各バンド別のLPF回路をシミュレータで検討した図です。これを元に実験で回路定数を決めていきます。
　
バンド別シミュレーションデータ(179KB)
　
　バンド別のフィルタの実験を進めています。1.9,3.5,10MHz用ではシミュレーションデータに近い特性が得られました。
　少しロスが多目のようなので、R12を4.7Ωにしてドライバの電流を増やしました。
　14～50MHzはシミュレータの回路定数からだいぶ変更しましたが一通り出来ました。
　これで小型化の見通しが明るくなってきました。

　
3.5 バンドと送受切替回路
　回路図が半分くらい書けてきました。
NTS-C02A回路図(案)---作図中(PLL部,低周波部は未記入)
　バンド切替スイッチをどうするか、まだ迷っています。
　実験中の２回路６接点ロータリースイッチ(MR-K206 日開)は、小さくてロスも割合少ないが、価格が高めである。
　他に手頃なスイッチが無いか調査中　★★★＜求む---スイッチ情報＞★★★

ロータリースイッチ MR-K206

　
　別件の仕事が猛烈に忙しくなって長いブランクになっちゃいました、お待ちの方には申し訳ないです。
　ピックマイコンを使う仕事もあって、結局簡単なプログラムは自分で組めるようになって来ました。
　そこで、もう一つの悩みのタネであったチャンネル設定方法を考えていたら良い方法が思い浮かびました。
　サムホイールＳＷは３桁必要ですが、２桁のサムホイールＳＷで４桁分(10KHz～10MHz)を設定する方法です。
　A案：電源ＯＮ前に10Mzと1MHzの桁を設定しておく。電源ＯＮ後は100KHzと10KHzの設定に変わる。
　B案：MHz桁とKHz桁の切替ＳＷを設ける。
　どちらかの方法を使えば、10KHzまで細かく設定出来るし、マイコン端子不足が解消してケースも大きくならずに済む。
　「なあんだ、そんなことか」と言わないで下さい。本人は真剣に考えた結果の名案だと思ってますので---
　ローコストで小型に設計するのは難しいですね。
　開発速度がペースダウンしていますが、もうしばらくお待ち下さい　-----　2000.8.15

　開発をあきらめた訳ではないのですが、随分間が空いてしまいました。---2001.1.31
　他の仕事が猛烈に忙しくなって、と言い訳をしております。 　別のページでPLLユニットを出してありますが、これをHFコンバータの局発用に応用する予定です。
　　PLLユニットのページ
　バンド切替に連動して広範囲に周波数をコントロール出来るC/Nの良いVCOと組み合わせます。
