★超小型人工衛星用無線機 高速データ伝送用　2006年開発★
　　★★★　各種の試験を経て東大-中須賀研の次期衛星へ搭載予定になりました。　★★★

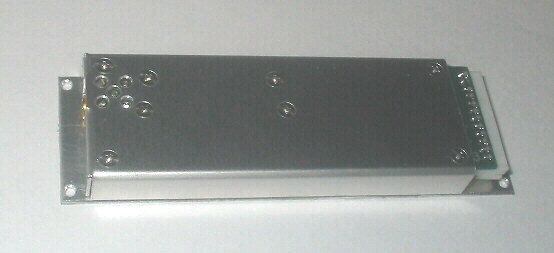

４００ＭＨｚ帯ＦＭ送信機の主な仕様 TXE400MFM-101A
(1)送信出力・・・・・・ 定格標準2W、最大3W
(2)消費電力・・・・・・ 標準出力時：約8W
(3)電源電圧・・・・・・ 定格　7V
(4)動作環境温度・・・・ -30〜+70℃（周波数安定度=±2.5ppm以内/-20〜+60℃）
(5)データ伝送速度・・・ 2.4kBPS〜76.8kBPS
(6)ケース外形・・・・・ 100×31.2×10.5mm 以内
(7)質量・・・・・・・・ 約40g
注)通信周波数はﾏｲｺﾝからCC1020を設定制御。

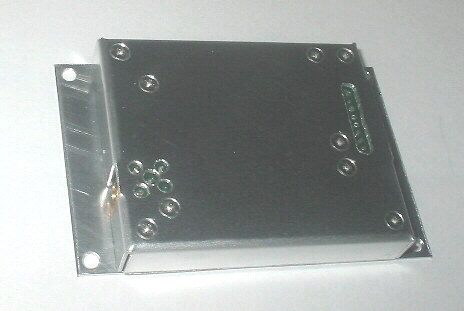

４００ＭＨｚ帯ＦＭ受信機の主な仕様 RXE400MFM-101A
(1)受信感度・・・・・・ -14dB/μV Typ.
(2)消費電流・・・・・・ 30mA Typ.
(3)電源電圧・・・・・・ 定格 5V (4〜7V)
(4)動作環境温度・・・・ -30〜+70℃（周波数安定度=±2.5ppm以内/-20〜+60℃）
(5)データ伝送速度・・・ 2.4kBPS〜9.6kBPS
(6)ケース外形・・・・・ 76×50×10.5mm 以内
(7)質量・・・・・・・・ 約40g
注)通信周波数はﾏｲｺﾝからPLL設定。

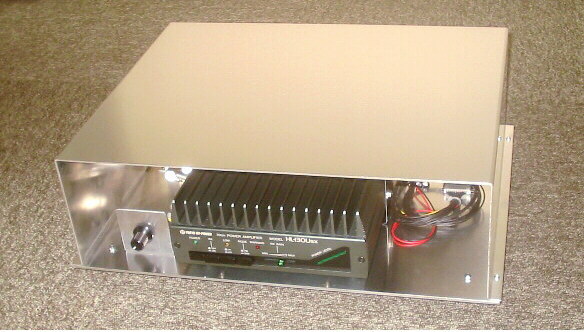

地上局用４００ＭＨｚ帯ＦＭ送信機の主な仕様 TXB400MFM-101A
(1)送信出力・・・・・・ 最大50W(ｽﾌﾟﾘｱｽ-70dB以下)
(2)消費電力・・・・・・ 　　　A
(3)電源電圧・・・・・・ 定格 13.5V
(4)動作環境温度・・・・ -10〜+60℃（周波数安定度=±2.5ppm以内
(5)データ伝送速度・・・ 2.4kBPS〜9.6kBPS(19.2kBPS)
(6)ケース外形・・・・・ 　　×　　×　　mm
注)通信周波数はﾏｲｺﾝからCC1020を設定制御。




☆このページは依頼元「東京大学 中須賀研究室」 の了解を得て公開しています。
