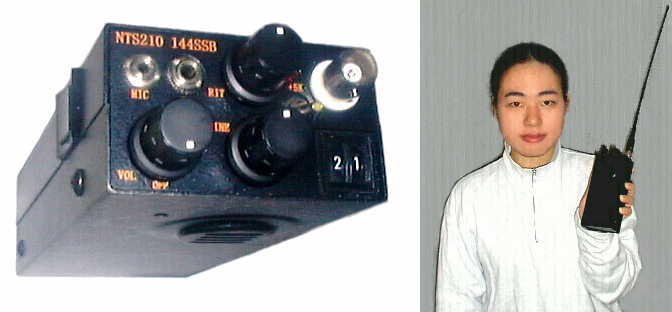

 144MHz SSB/CW 1W ハンディトランシーバー <NTS210>


NTS210 (144MHz) ¥58,800円

---------------- 定格 ------------------------------
1.周波数範囲---144.00〜144.99MHz
2.電波形式-----SSB(USB),CW(サイドトーンとセミブレークイン付き)
3.送信出力-----最大1W
4.発振方式-----PLL(5KHz-FINE-TUNEとRIT付き)
5.受信感度-----0.2μV以下(S/N10dB)
6.受信方式-----シングルスーパーヘテロダイン
7.電源電圧-----9〜12V DC
8.消費電流-----RX:無信号時約40mA,TX:約200〜600mA
9.アンテナ------50Ω
10.外形寸法----65×38×142mm
11.本体重量----500g以下(電池が無いとき)
12.付属品------外部電源コード,CW用KEY接続コード(10KΩ付き)
           単三乾電池(6本),取扱説明書,保証書
13.QRPP仕様----送信出力0.5Wに調整出荷可能(御指定がある場合)

その他
1.CW送受信方法
 RITはツマミが真上でゼロイン、CWの時はゼロイン後RITツマミを左側(反時計方向)に回してビート音を受信します。
  CW-KEYは付属(10KΩ付き)の接続コードをSPジャックに差し込みKEYに接続して送信します。SSBとCWの切替SWはありません。
 (KEY-ONでCWセミブレークイン送信,マイクのPTT-ONでSSBに自動切替)

2.Sメータ
 マイク用のジャックにステレオプラグを接続すると、先端の端子はマイクで、内側の端子はSメータ出力です。
 そのSメータ用の端子に500μAの電流計を接続すると信号強度が表示されます。
 電流計は付属していませんので、適当なラジケータ等を接続します

NTS210 取扱説明書-------(nts210-tori-a.PDF 118KB)
NTS210 送信機系統図-----(n2-nts210-blk-a.pdf 6KB)
 NTS210は技術基準適合証明を受けておりませんので、保証認定の申請になります。
    (取扱説明書の中に申請書記入例があります)


 参考資料
NTS210全回路図最新版-----(n2-nts210-sch.pdf 90KB)
パネル図-----(n2-pnl27.pdf 13KB)

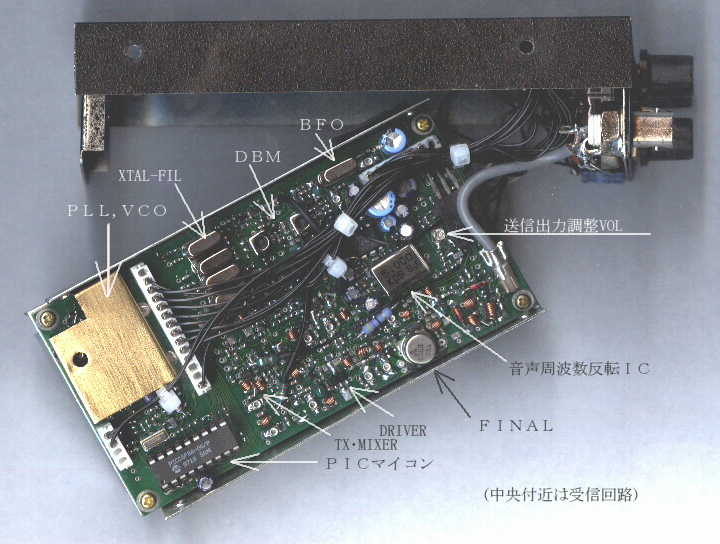

NTS210 製品内部写真-------(n2-210-101a.jpg 58KB)
基板図最新版(NTS210/NTS710共通)---95KB
PICマイコンソフト(nts27-10.lzh 13KB)
☆PICマイコン16F84を周波数制御に使用しています、皆さんのFBな改造ソフト歓迎します。
 例---デジスイッチ「99」でフルオートスキャン,「90」で144.00〜144.10スキャン,「91」で144.10〜144.20スキャン---など

<スピーカマイクは HM-75A(iCOM)が使用可能、マイクのAスイッチかUPスイッチをCW用KEYとして使用可>


<NTS710は製造終了しました>

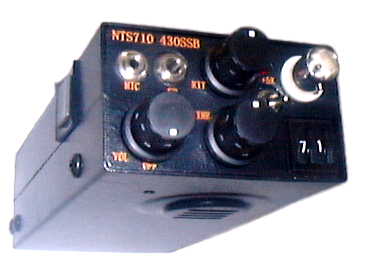

 430MHz SSB/CW 1W ハンディトランシーバー <NTS710>


---------------- 定格 ------------------------------
1.周波数範囲---430.00〜430.99MHz
2.電波形式-----SSB(USB),CW(サイドトーンとセミブレークイン付き)
3.送信出力-----最大1W
4.発振方式-----PLL(5KHz-FINE-TUNEとRIT付き)
5.受信感度-----0.3μV以下(S/N10dB)
6.受信方式-----シングルスーパーヘテロダイン
7.電源電圧-----9〜12V DC
8.消費電流-----RX:無信号時約70mA,TX:約250〜700mA
9.アンテナ------50Ω
10.外形寸法----65×38×142mm
11.本体重量----500g以下(電池が無いとき)
12.付属品------外部電源コード,CW用KEY接続コード(10KΩ付き)
           単三乾電池(6本),取扱説明書,保証書
13.QRPP仕様----送信出力0.5Wに調整出荷可能(御指定がある場合)

NTS710 取扱説明書-------(nts710-tori-a.PDF 118KB)
NTS710 送信機系統図-----(n2-nts710-blk-a.pdf 6KB)
 NTS710は技術基準適合証明を受けておりませんので、保証認定の申請になります。
    (取扱説明書の中に申請書記入例があります)


 参考資料
NTS710全回路図最新版-----(n2-nts710-sch.pdf 90KB)
パネル図-----(n2-pnl27.pdf 13KB)

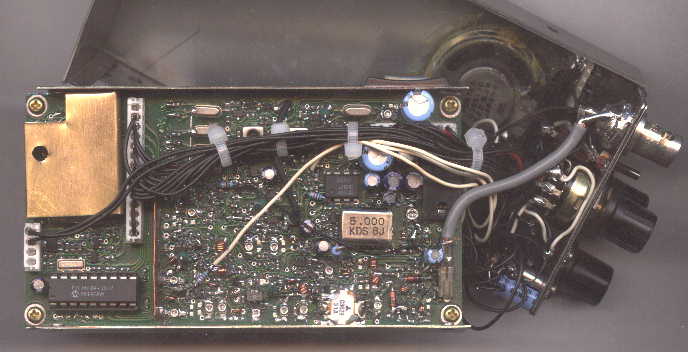

NTS710 内部写真-------(n2-710-101a.JPG 40KB)
基板図最新版(NTS210/NTS710共通)---95KB

その他の仕様はNTS210と同じです。

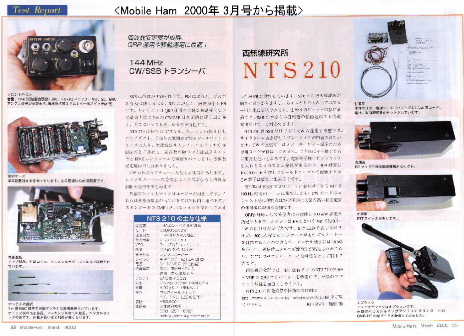

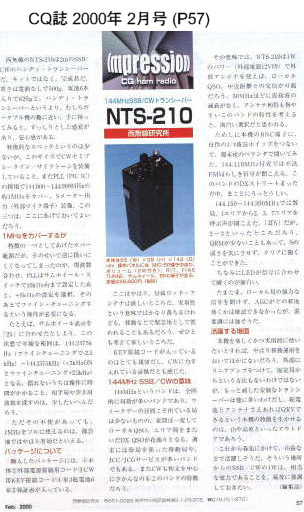

MH誌(2000年3月号)に紹介されました
